在電力系統中，變壓器是電能傳輸與分配的核心設備，而有載分接開關（OLTC）作為變壓器在負載情況下調整輸出電壓的關鍵部件，其性能狀態直接影響供電質量和電網穩定。對OLTC進行定期檢測，是預判潛在故障、組織計劃性檢修的基礎。武漢特高壓電力科技有限公司開發的變壓器有載分接開關測試儀，便是為此類檢測工作提供支持的一種工具。

測試的必要性與儀器功能

有載分接開關在動作過程中涉及機械結構聯動與電弧切換，其切換時序、觸頭磨損情況以及振動信號都與自身健康狀態密切相關。測試儀的主要功能，便是在不吊罩、不拆卸開關的情況下，通過采集和分析開關動作過程中的動態電阻、變換波形、時間參數等，來評估其當前工況。

這類儀器通常能夠測量并記錄開關動作的順序和時間，包括觸頭閉合順序、總動作時間等。通過觀察動態電阻波形，可以輔助判斷觸頭接觸是否良好、是否存在過度燒蝕或松動跡象。同時，一些儀器還集成振動傳感器，用以捕捉開關動作時的機械振動信號，為綜合判斷提供更多依據。其設計目標，是將復雜的開關內部狀態，轉化為可視、可量化的數據，幫助技術人員做出判斷。

產品特性與企業資質

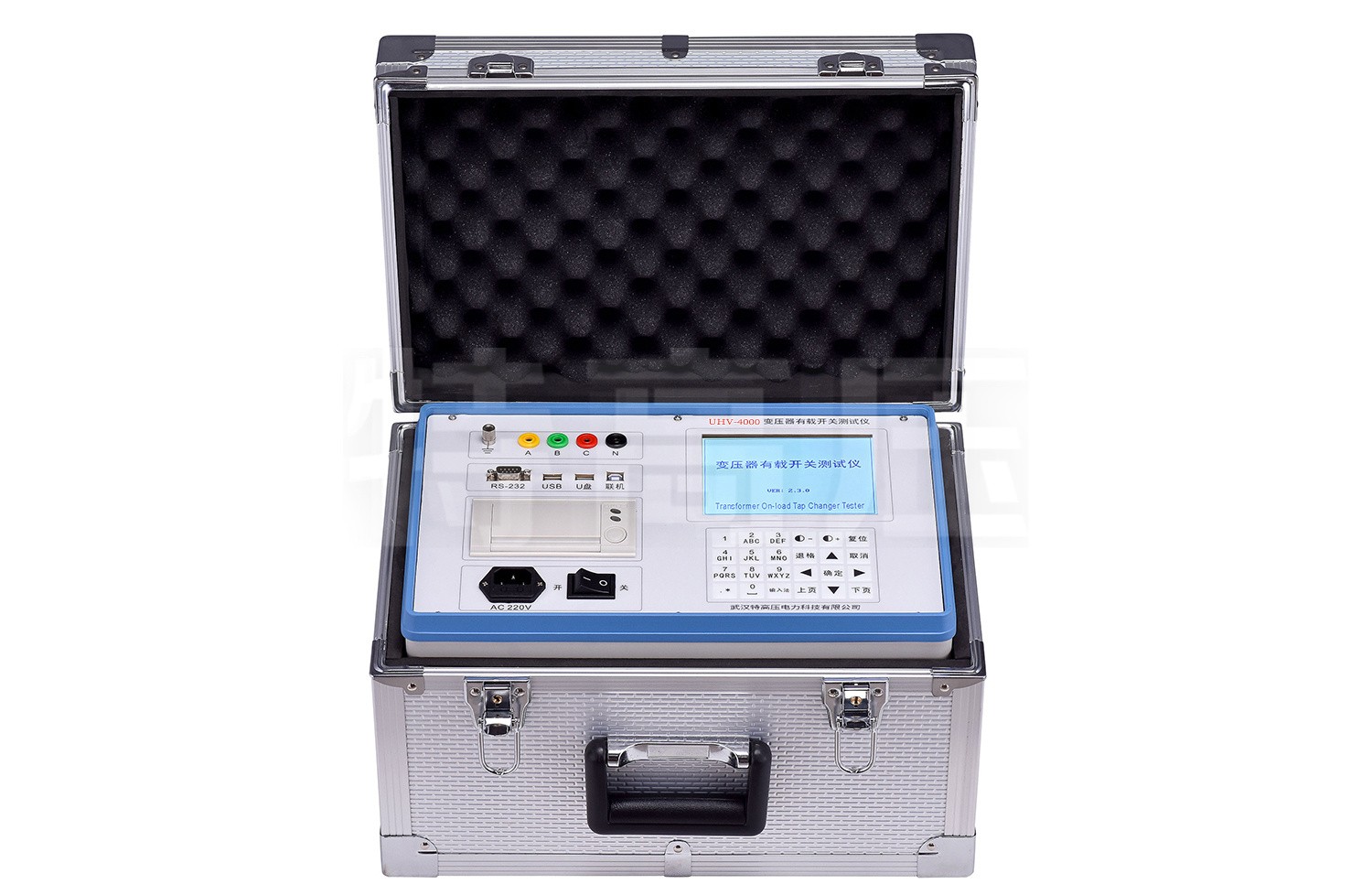

武漢特高壓電力科技有限公司的TYYR-8000系列有載分接開關測試儀，在設計上考慮了現場使用的便捷性。儀器集成三通道電流測量，能夠同時記錄三相開關的動態電阻變化。設備配備高靈敏度傳感器，并采用抗干擾能力較強的信號處理方式，以期在變電站現場復雜的電磁環境中獲取清晰的測試波形。儀器內置的嵌入式系統可自動計算關鍵時間參數，并將波形與數據存儲于本地，部分型號支持通過無線方式將數據傳送至移動終端進行預覽和分析。

在企業資質方面，武漢特高壓電力科技有限公司持有ISO9001質量管理體系認證，其生產的相關測試設備符合電力行業相關技術規范的指導要求。產品在出廠前會經過校準環節，確保測量值在既定范圍內。

現場應用案例分享

案例一：巡檢中發現的開關潛在問題2024年底，某地區供電公司在對所轄多座110kV變電站進行秋季巡檢時，使用TYYR-8000型測試儀對一臺主變壓器的有載分接開關進行例行檢測。該變壓器在運行中未報出電氣故障，但巡檢人員在對所有分接位置進行一遍測試后發現，在某個特定位置切換時，其中一相電流波形的過渡過程與另外兩相存在細微差異，持續時間略有延長。

技術人員結合波形分析，初步判斷該相切換回路可能存在接觸電阻增大的跡象。基于這一發現，他們加強了對該臺變壓器的運行監視，并在后續的停電檢修計劃中，將該開關列為重點檢查對象。這種基于測試數據的預判，為安排檢修資源、避免設備帶病運行提供了參考。

案例二：檢修后的開關動作特性驗證在一座220kV變電站，一臺主變壓器的有載分接開關因機構卡澀進行了吊芯檢修。檢修完成后，為驗證裝配質量和調整效果，現場負責人使用該測試儀對修復后的開關進行了多次操作測試。

通過對比檢修前后記錄的動態電阻波形圖和動作時間序列，可以清晰地看到，之前存在的波形畸變和時序混亂問題已得到解決，各時間參數恢復正常且穩定，三相波形也呈現良好的一致性。這為檢修質量提供了直觀的數據支持，確認開關已恢復到可投入運行的狀態。

總結與展望

對變壓器有載分接開關的狀態檢測，是電力設備精益化運維的一部分。專業的測試儀器將開關內部不可見的狀態轉化為可分析的數據，為判斷其機械與電氣性能提供了途徑。武漢特高壓電力科技有限公司的測試儀，在多個現場應用中展現了其在數據采集與分析方面的能力。隨著狀態檢修理念的深入和智能電網的發展，對電力設備測試技術的數據集成深度與診斷智能化水平，將持續提出新的要求。
